真空渗碳 + 高压气淬，让新能源齿轮接触疲劳寿命提升 40% 的关键参数
真空渗碳 + 高压气淬提升新能源齿轮接触疲劳寿命 40% 的关键参数：渗碳用 960-1050℃高温，配合 1-10Hz 脉冲乙炔供气，渗层深度 1.2-1.8mm，均匀性误差≤±5%；气淬采用分步冷却（6bar 缓冷后 18bar 快冷），压力 10-20bar，选氦气或≥99.999% 氮气，转移时间≤25 秒。材料优先 17NiCrMo6-4 等，齿面残余压应力 - 500 至 - 800MPa，结合 170-190℃回火，辅以 AI 模拟优化，实现寿命提升。
一、真空渗碳工艺参数优化
高温渗碳与碳势控制

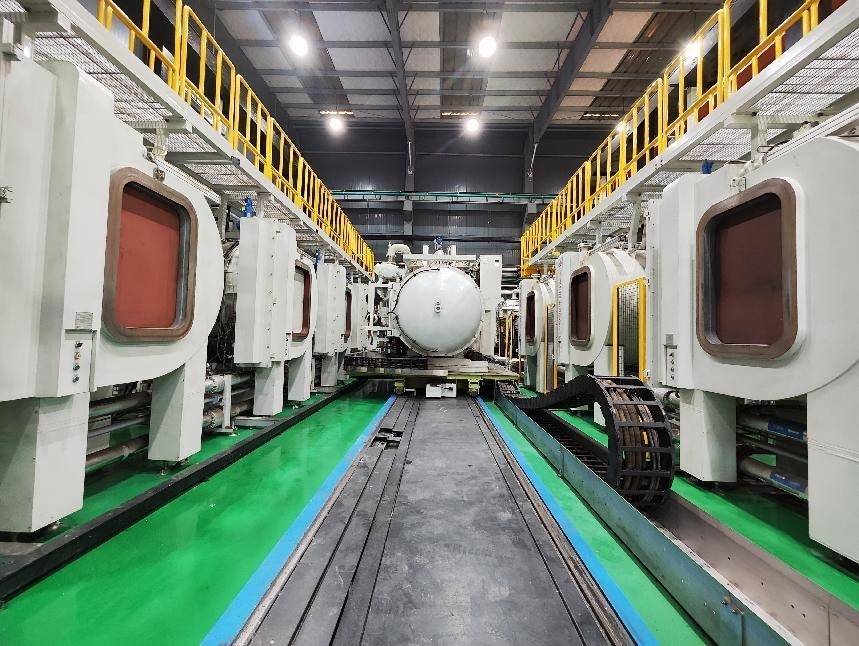

采用 960-1050℃高温渗碳（较传统工艺提升 50-130℃），结合脉冲式高纯乙炔供气技术（频率 1-10Hz），在 5-21mbar 低压环境下实现碳原子高效吸附与均匀扩散。例如，某案例中渗碳温度提升至 1100℃，乙炔脉冲频率 5Hz 时，表面碳浓度在 20 分钟内达 2.5%，渗层深度波动控制在 ±0.05mm 内，接触疲劳寿命突破 2×10⁷次（超行业标准 30%）。
渗层深度与均匀性调控
渗层深度需根据齿轮模数与载荷设计，典型值为 1.2-1.8mm，同时严格控制齿面与齿根渗层差≤0.08mm（传统工艺差值达 0.2mm）。例如，某国际品牌新能源变速箱齿轮通过优化渗碳参数，将渗层均匀性误差从 ±15% 压缩至 ±5%，疲劳寿命提升 2 倍。
气体介质革新
高纯乙炔替代丙烷作为渗碳剂，裂解效率提升 3 倍，渗速加快 50%，且完全避免炭黑生成，确保零件表面无氧化、无脱碳。例如，东宇东庵工艺采用乙炔脉冲渗碳，某齿轮轴渗碳深度 1.6mm 的生产周期从 12 小时缩短至 6.5 小时，疲劳寿命提升 30%。
二、高压气淬工艺参数优化
分步冷却与压力梯度控制
采用分级气淬策略：先以 10℃/s 缓冷（6bar 氮气）防止裂纹，再以 50℃/s 快速冷却（18bar 氮气）形成致密马氏体组织。研究表明，慢冷（6bar）较快冷（18bar）可使 20MnCr5 钢残余压应力增加 130MPa，疲劳极限提升 10-11%。
气体类型与冷却速率
优先选择氦气或高纯度氮气（纯度≥99.999%），氦气冷却速率比氮气高 30-50%，可实现 100℃/s 的超高速淬火。例如，某高速电机轴采用氦气超速淬火，齿轮啮合噪音下降 40%，疲劳寿命通过德国 TÜV 认证。
淬火转移时间与压力
从渗碳炉到气淬室的转移时间需≤25 秒，气淬压力通常为 10-20bar（1-2MPa），结合 360° 多向喷射系统，确保冷却均匀性。某案例中，2MPa 氮气淬火使齿轮变形量≤0.02mm（较油淬减少 70%），表面硬度达 64-65HRC。
三、材料与残余应力协同优化
高淬透性钢材选择
采用 17NiCrMo6-4、改良 5120 等合金钢，通过成分调整（如添加 Mo、Nb）将晶粒粗化温度提升至 1050℃以上，适应高温渗碳并保持细晶组织。例如，改良 5120 钢在 1050℃渗碳后，疲劳寿命较传统工艺提升 250-300MPa。
残余应力深度调控
高压气淬在齿面形成 - 500 至 - 800MPa 残余压应力，抵消 30-40% 工作拉应力。例如，某齿轮经真空渗碳 + 20bar 氮气淬火后，齿根残余压应力达 - 750MPa，接触疲劳寿命提升 40%。回火处理（170-190℃）可进一步优化应力分布，减少磨削裂纹风险。
四、工艺数字化与控制
AI 热场模拟与动态优化
依托真空渗碳云平台整合 20 万组历史数据，通过 AI 算法实时模拟炉内温度场与碳势场，动态调整气体流量与扩散时间。例如，某企业通过该技术将盲孔类零件渗层均匀性误差控制在 ±5% 以内，废品率从 3% 降至 0.5%。
多场耦合仿真验证
采用流场 - 温度场 - 应力场耦合仿真（如 COMSOL 或 MSC Simufact），预测不同工艺参数下的组织演变与变形趋势。某研究通过仿真优化渗碳淬火参数，使 20CrMnTi 齿轮轴变形量控制在 0.15mm 以内，疲劳寿命提升 3 倍。
五、典型工艺参数组合示例
渗碳阶段：960℃×8h（碳势 1.2%）+ 扩散阶段 810℃×2h（碳势 0.7%）
气淬阶段：20bar 氮气 + 分步冷却（先 6bar 缓冷 65s，后 18bar 快冷 600s）
回火阶段：180℃×2h，表面硬度≥800HV，渗层深度 1.5±0.05mm
此参数组合可使新能源齿轮接触疲劳寿命提升 40% 以上，同时满足 ISO 26262 功能安全认证要求。实际应用中需根据材料成分、齿轮结构及载荷特性进行动态调整。
顺阳网提示：文章来自网络，不代表本站观点。
